Už na základních školách se děti učí, že voda teče vždy směrem dolů. Ne vždy je však možno dodat vodu z vodojemu až ke koncovému odběrateli pouze působením gravitačních sil. Na vodovodních sítích jsou proto před lokalitami, kde by mohlo hrozit snížení tlaku pod zákonem stanovenou povolenou hodnotu, instalovány tzv. automatické tlakové stanice (ATS).
V současné době provozuje Vodárenská společnost Chrudim, a.s. 32 automatických tlakových stanic, které postupem času neustále prochází modernizací. Aktuálně jsme dokončili modernizaci dalších tří těchto stanic. Konkrétně se jednalo o ATS pro obce Vranov a Leština a pro horní část města Proseč. Tyto stanice již vykazovaly poměrně časté závady a v souvislosti se stále se rozvíjející okolní zástavbou přestávaly vyhovovat technicky i kapacitně. Z těchto důvodů bylo zapotřebí přistoupit k jejich výměně za stanice modernější, vyhovující současným potřebám, a to i s výhledem pro množstevní potřebu dodávek vody v budoucnu.
Modernizaci všech tří stanic realizovali zaměstnanci Vodárenské společnosti Chrudim, a.s. vlastními silami, a to od prvotní myšlenky až po jejich úspěšné zprovoznění. Zcela na počátku bylo provedeno odborné posouzení stávajícího a budoucího stavu, na jehož základě došlo k návrhu a výběru jednotlivých technologií a tvorbě zjednodušené projektové dokumentace. Po konečném schválení záměru realizovat výše zmíněné modernizace provedli naši pracovníci veškeré potřebné zemní a následně i instalační práce. Původní čerpací stanice byly vždy po celou dobu instalace nových stanic plně v provozu. Odstávky v zásobení obyvatel pitnou vodou se tudíž povedlo zcela minimalizovat.
Nové automatické tlakové stanice se skládají z dvojice celonerezových vertikálních čerpadel, přičemž na každém z dvojice motorů je osazena otáčkovou regulací s frekvenčním měničem, řídící jednotkou s displejem a regulátorem. Dále stanice obsahují elektrický rozvaděč, sací a výtlačné potrubí s uzavíracími armaturami, tlakovou nádobu a mnoho dalších nezbytných komponentů. Náklady na modernizaci každé stanice se pohybují v řádech nižších statisíců korun.
Modernizací ATS došlo především ke zefektivnění dodávek pitné vody pro odběratele a zvýšení bezpečnosti zásobování. Pomocí nových stanic s otáčkovou regulací chodu čerpadel je možno udržovat konstantní tlak v zásobované vodovodní síti. Nejen že se jedná o optimální stav pro naše odběratele pitné vody, ale zároveň dochází k výraznému omezení tlakových rázů v rozvodném potrubí.

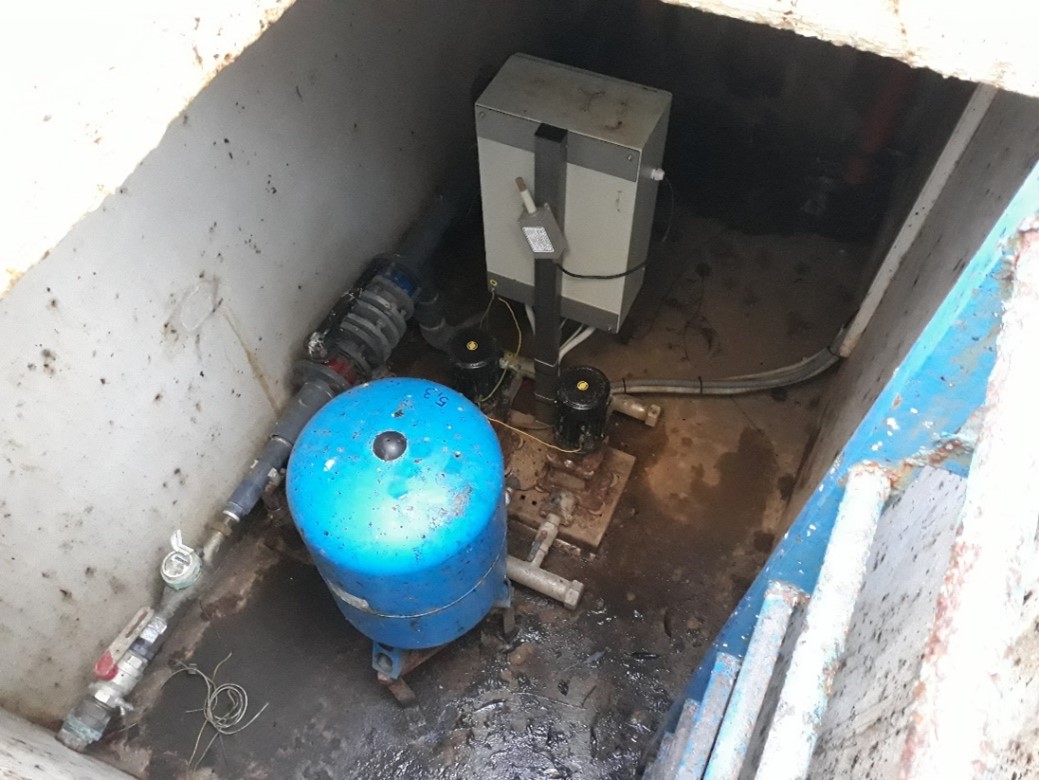

Na obrázcích níže uvádíme porovnání technologie a objektu ATS Vranov před a po modernizaci technologie v prostředí podzemní šachty.
Ing. Tomáš Strouhal
vedoucí technického oddělení
Vodárenská společnost Chrudim, a.s.
